道路施工水泥攪拌機小型產品介紹<廠家文獻>

道路施工水泥攪拌機小型，本發明涉及一種攪拌機，尤其涉及一種道路施工小型砂漿攪拌機。此款小型攪拌機要解決的技術問題是提供一種便于移動、操作方便、節省人力的道路施工小型砂漿攪拌機。為了解決上述技術問題，本明提供了這樣一種道路施工小型建筑攪拌機，包括有底板等；建筑用小型攪拌機底板頂部右側設置有安裝桿，安裝桿頂部設置有旋轉裝置，旋轉裝置頂部設置有安裝板，安裝板底部設置有升降裝置，升降裝置右側設置有攪拌裝置，底板頂部左側設置有混料框。本發明達到了便于移動、操作方便、節省人力的效果，本發明底部設置有輪子，便于移動，通過旋轉裝置和升降裝置的配合，帶動攪拌<裝置運動，通過220v便攜式攪拌機攪拌裝置對砂漿進行自動攪拌，減少了工作人員的工作量。

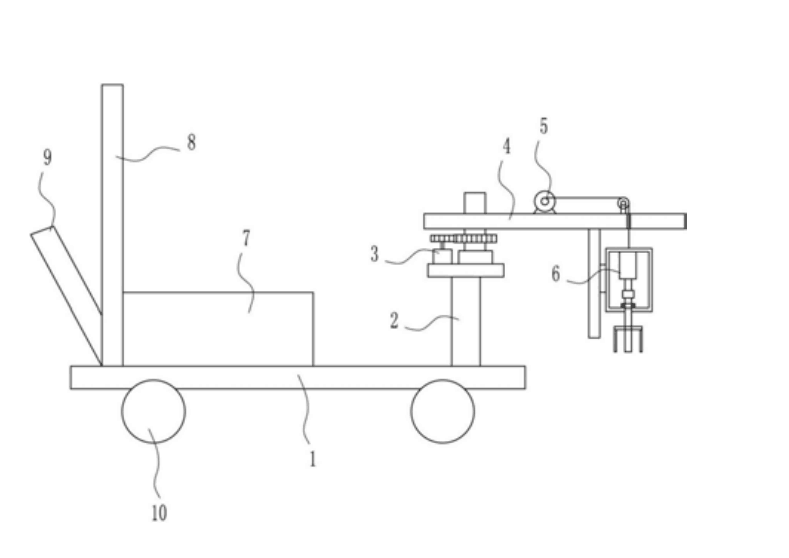

1、道路施工小型砂漿攪拌機，包括有底板、安裝桿、旋轉裝置安裝板升降裝置、攪拌裝置、混料框、擋板、推手和輪子，底板頂部右側設置有安裝桿，安裝桿頂部設置有旋轉裝置，旋轉裝置頂部設置有安裝板，安裝板底部設置有升降裝置，220V小型混泥土攪拌機升降裝置右側設置有攪拌裝置，底板頂部左側設置有混料框，底板頂部左側設置有擋板，擋板位于混料框左側，擋板左側下部設置有推手，工業用小型攪拌機底板底部設置有輪子。

2．根據權利要求1所述的道路施工水泥攪拌機小型，旋轉裝置包括有固定板、電機、齒輪、軸承座、轉軸和第二齒輪，安裝桿頂部設置有固定板，固定板頂部左側設置有電機，電機的輸出軸上設置有齒輪，固定板頂部右側設置有軸承座，軸承座上設置有轉軸，轉軸下部設置有第二齒輪，第二齒輪與齒輪嚙合，小型工程攪拌機轉軸上部設置有安裝板。

3．根據權利要求2所述的道路施工水泥攪拌機小型，其特征在于，升降裝置包括有電動繞線輪、定滑輪、鋼絲繩、滑軌和滑塊，安裝板底部右側設置有滑軌，滑軌右側滑動式連接有滑塊，滑軌與滑塊配合，滑塊右側設置有攪拌裝置，安裝板右側開有通孔（54），安裝板頂部中心設置有電動繞線輪，電動繞線輪上繞有鋼絲繩，安裝板頂部右側設置有定滑輪，鋼絲繩繞過定滑輪，鋼絲繩末端穿過通孔與攪拌裝置連接。

4．根據權利要求3所述的一種道路施工水泥攪拌機小型，其特征在于，兩相電小型攪拌機攪拌裝置包括有機械箱、第二電機、聯軸器、第二轉軸、第二軸承、攪拌桿和第二攪拌桿，滑塊右側設置有機械箱，機械箱內底部設置有第二軸承，第二軸承上設置有第二轉軸，機械箱內頂部設置有第二電機，第二電機的輸出軸通過聯軸器與第二轉軸連接，第二轉軸下部設置有攪拌桿，攪拌桿底部左右兩側對稱設置有第二攪拌桿。
