小型攪拌機隸屬于混凝土攪拌設備技術領域，更具體地說是一種便攜式大眾化攪拌產品。我公司河北東圣吊索具制造有限公司便是公告號為CN105773836A的中國專利公開了一種新型小型混凝土攪拌機基礎之上，研發改進小型混泥土攪拌機產品，不斷為大眾提供升級版小型攪拌機產品 一改混凝土滾筒攪拌機采用平面式攪拌葉片，對混合拌料只有推動的效果，沒有翻滾的作用，我公司小型攪拌機采用翻滾加平面攪拌雙重功效，攪拌效率更高。

小型攪拌機隸屬于混凝土攪拌設備技術領域，更具體地說是一種便攜式大眾化攪拌產品。

河北東圣吊索具制造有限公司本文章主要討論220V小型混泥土攪拌機研發背景技術：

歷來談及混凝土攪拌機均為大型的工程機械，需要利用專業的裝載車輛來整體運輸，當施工工地處于交通不便的地方，或者施工需求的混凝土數量較少時，大型的混凝土攪拌機不易搬遷###施工工地，只能采用人工的辦法來加工混凝土，勞動強度大，效率低，從而會影響施工進度。目前采用的小型混凝土攪拌機仍舊存在不足之處，需要進一步改進。

針對上述技術問題，公告號為CN105773836A的中國專利公開了一種新型小型混凝土攪拌機，包括移動輪、支架、缸體、噴頭、攪拌桿、轉軸、推手手柄、放料口、平衡腿、電機、電機座和輪軸，所述的移動輪通過輪軸固定在支架下部；所述的缸體設置在支架的上部；所述的噴頭通過卡爪固定在缸體的左右兩側邊沿；所述的攪拌桿固定在轉軸上；所述的推手手柄焊接在支架的右側；所述的放料口設置在缸體的前側面；所述的平衡腿通過折疊軸連接在缸體的下部；所述的電機設置在缸體的下部；所述的電機底座設置在電機的下部；這種小型混凝土攪拌機的噴頭、平衡腿和移動輪設置，使得攪拌質量提高，設備使用壽命延長，移動方便，節省人力，操作簡單，提高效率，便于推廣和使用。

我公司河北東圣吊索具制造有限公司便是公告號為CN105773836A的中國專利公開了一種新型小型混凝土攪拌機基礎之上，研發改進小型混泥土攪拌機產品，不斷為大眾提供升級版小型攪拌機產品

一改混凝土滾筒攪拌機采用平面式攪拌葉片，對混合拌料只有推動的效果，沒有翻滾的作用，我公司小型攪拌機采用翻滾加平面攪拌雙重功效，攪拌效率更高。

新型220V小型混凝土攪拌機技術實現要素：

針對小型建筑攪拌機現有技術存在的不足，本實用新型的目的在于提供一種小型混凝土攪拌機，具有能提高攪拌混合效率的優點。

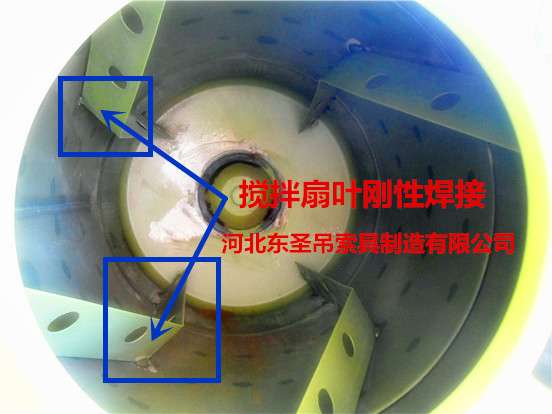

一種220V小型混泥土攪拌機，包括架體和攪拌筒，所述攪拌筒內設有用于攪拌混凝土的攪拌裝置，所述攪拌裝置包括轉動連接于所述攪拌筒的攪拌軸、傾斜設置在所述攪拌軸上的攪拌葉片、以及開設在所述攪拌葉片上的葉片槽；所述架體上設有用于驅動所述攪拌軸轉動的驅動裝置。

通過采用上述技術方案，在混凝土攪拌機220V攪拌混合拌料時，驅動裝置驅動攪拌軸轉動，同時帶動攪拌葉片轉動，由于攪拌葉片傾斜設置于攪拌軸，使混合拌料在被攪拌葉片攪拌的過程中受到縱向和橫向的力都比較大，進而提升攪拌速度，且能夠帶動小型混泥土攪拌機混合拌料在攪拌筒內上下翻滾，同時葉片槽使得混凝土快速通過攪拌葉片，提高了小型滾筒式攪拌機攪拌的質量以及攪拌的效率；而在攪拌的過程中一部分混凝土可以從葉片槽內通過，與電動攪拌機小型攪拌葉片上方通過的物料進一步混合，使攪拌效果更好。建筑用小型攪拌機常見為固定式規格型號較大產品，而編輯所介紹的這一款便攜移動式小型攪拌機大大節省空間，提高作業靈活性。

220V小型混泥土攪拌機進一步設置為：所述攪拌軸上設有一攪拌體，所述攪拌體上設有多個連接桿，每根所述連接桿上均固定有連接片，所述攪拌葉片固定在所述連接片上。

通過采用上述技術方案，攪拌工作時，攪拌軸帶動攪拌體旋轉，攪拌體為攪拌葉片提供安裝的基體，同時攪拌體上的連接桿和連接片帶動攪拌葉片旋轉時也可對混凝土進行攪拌，從而提高了攪拌效率。

220V小型混泥土攪拌機進一步設置為：所述連接片與攪拌軸軸線呈45°斜角。

通過采用上述技術方案，使混合拌料在被小型滾筒式攪拌機攪拌葉片攪拌的過程中上下翻滾和攪拌葉片達到較好的平衡，進一步提升攪拌速度。

220V小型混泥土攪拌機進一步設置為：相鄰所述攪拌葉片上的所述葉片槽交錯分布。

通過采用上述技術方案，在攪拌作業時，混合拌料可由交錯分布的葉片槽快速通過攪拌葉片，進而提升攪拌速度。

220V小型混泥土攪拌機進一步設置為：所述驅動裝置包括固定在架體上的電機、用于傳遞所述電機驅動力的主動鏈輪、固定于所述攪拌軸的從動鏈輪、以及套設在所述主動鏈輪和所述從動鏈輪之間用于傳遞驅動力的鏈條。

通過采用上述技術方案，啟動電機即可帶動主動鏈輪轉動，進而通過鏈條驅動從動鏈輪轉動，即可帶動攪拌軸轉動，實現攪拌功能。

220V小型混泥土攪拌機進一步設置為：所述驅動裝置還包括固定于所述電機的主軸用于傳遞電機動力的減速器。

通過采用上述技術方案，減速器用于控制電機的輸出轉速，使混凝土拌合更均勻。

220V小型混泥土攪拌機進一步設置為：所述減速器采用蝸桿減速器。

通過采用上述技術方案，從而在工作時可獲得更大的傳動比，工作平穩，噪聲較少。

220V小型混泥土攪拌機進一步設置為：所述攪拌葉片的底部與和攪拌筒底壁相貼合，攪拌葉片的一端面與攪拌筒內壁相貼合。

通過采用上述技術方案，通過攪拌葉片可將在攪拌筒底部與內壁的結塊輕松刮下，使攪拌更加充分。

220V小型混泥土攪拌機進一步設置為：所述攪拌筒上方設有端蓋。

通過采用上述技術方案，在220v砂漿攪拌機工作時蓋住端蓋，防止混合拌料溢出攪拌筒，減少對環境帶來的影響，同時提高攪拌效率。

綜上所述，220V建筑用小型攪拌機具有以下有益效果：

其一，通過設置與攪拌軸軸線呈45°斜角的攪拌葉片，使混合拌料在被攪拌葉片攪拌的過程中受到縱向和橫向的力，提高了220V小型水泥攪拌機攪拌的質量以及攪拌的效率；

其二，攪拌葉片的底部和一端面對應與攪拌筒的底壁和內壁相貼合，將在攪拌筒底壁與內壁的結塊輕松刮下，使220V小型滾筒攪拌機攪拌更加充分。
