產品信息：本車載小吊機的搖臂前端的起升重量為100kg，中段的起升重量為250kg，而末端（靠近立柱的一端）的起升重量為500kg（雙繩）；吊機采用方鋼制成；普適12V/24V/220V等電源類型；額定功率為1.3KW/1.4KW/1.6KW；起吊鋼絲繩長度為6-12M，鋼絲繩直徑為4-6MM；適用場合：野外作業。

絞盤產品信息：本車載小吊機的搖臂前端的起升重量為100kg，中段的起升重量為250kg，而末端（靠近立柱的一端）的起升重量為500kg（雙繩）；吊機采用方鋼制成；普適12V/24V/220V等電源類型；額定功率為1.3KW/1.4KW/1.6KW；手動絞盤起吊鋼絲繩長度為6-12M，鋼絲繩直徑為4-6MM；適用場合：野外作業。

技術參數：

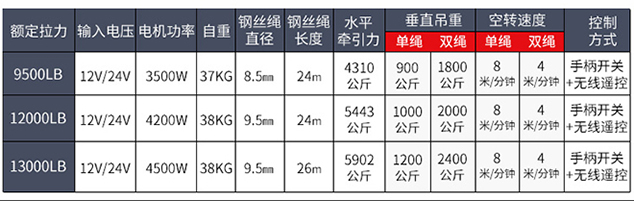

電動絞盤技術參數

實物攝影：

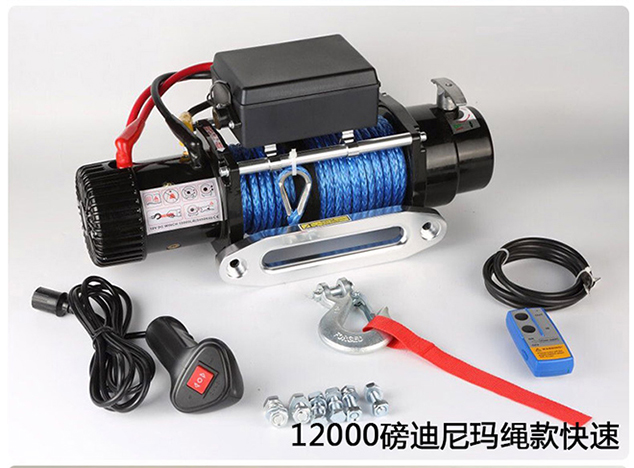

電動絞盤實物攝影

應用案例：

電動絞盤是起錨和拋錨的機械，手搖絞車同樣也作為絞纜之用。

電動絞盤起錨應用實景

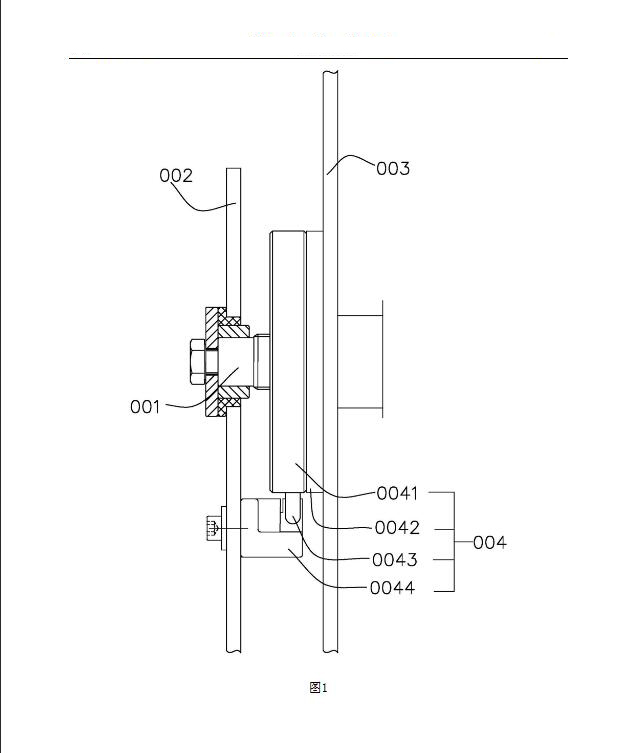

如圖1，電動絞盤一般包括傳動軸001、U型架002、離合機構004、“工”字形的絞盤003、控制電機和減速箱。離合機構004包括離合器盤0041、摩擦片0042、離合銷0043和離合塊0044。如圖1，絞盤運行過程中，傳動軸001帶動離合器盤0041一同旋轉，離合銷0043固定在離合器盤0041上，每旋轉一圈，離合銷0043和離合塊0044碰觸一次，保持離合器盤0041對摩擦片0042的壓緊，摩擦片0042平貼絞盤003端面，從而帶動絞盤003旋轉。有圖有真相：

電動絞盤傳動軸與軸承鏈接示意圖

解決方案：

作為優選，河北東圣吊索具建議客戶選用配置純銅電機、無縫鋼管并可根據要比調節起重量的車載小吊機。主機配置為電動絞盤。手板式絞盤不能滿足此要求。

電動絞盤車載小吊機解決方案
