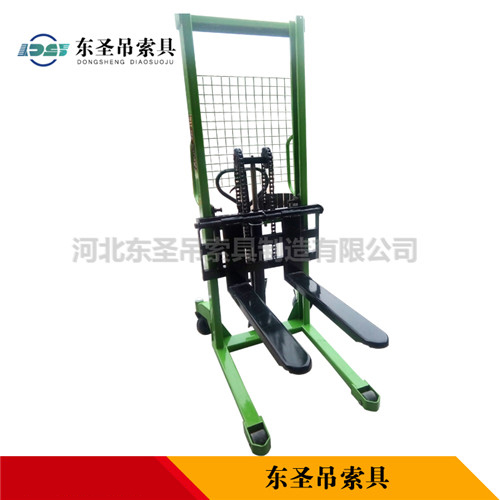

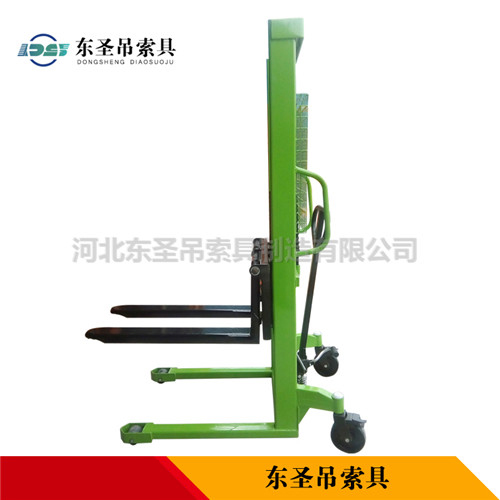

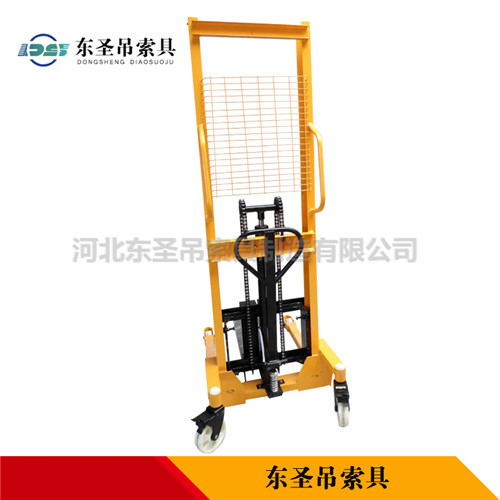

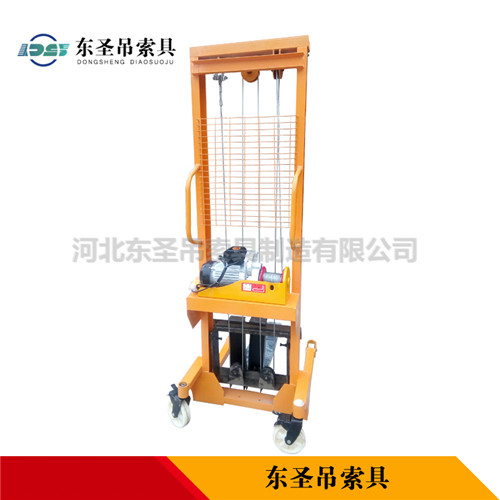

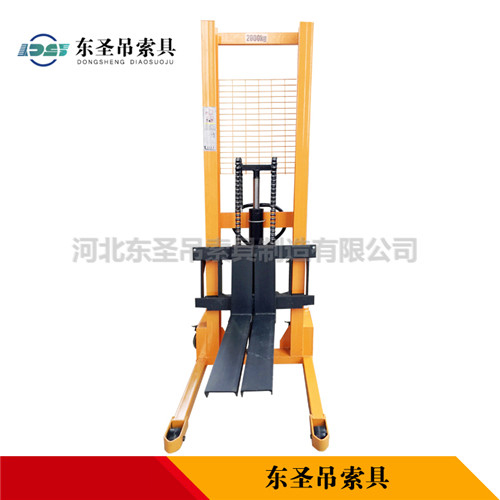

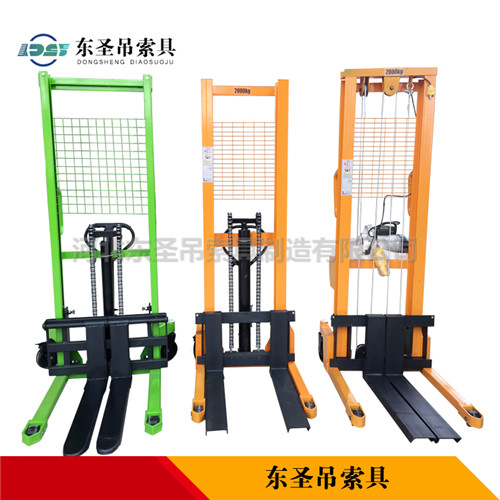

小型手動液壓堆高車門架系統的運動與安裝關系可參見以下圖片。液壓堆高車貨叉掛在叉架上，液壓手動叉車叉架受到鏈條的牽引并以其縱，側向滾輪為“車輪”，以內門架為“活動導軌”作為升降運動。

小型手動液壓堆高車門架系統的運動與安裝關系可參見以下圖片。液壓堆高車貨叉掛在叉架上，液壓手動叉車叉架受到鏈條的牽引并以其縱，側向滾輪為“車輪”，以內門架為“活動導軌”作為升降運動。

小型手動液壓堆高車內門架則受起升液壓缸的頂推，也以其縱側向滾輪為“車輪”，小型手動液壓堆高車以外門架2為“固定導軌”而升降，手動堆高車外門架的下鉸坐鉸接在驅動橋殼或車架上，中部靠?jī)蓚€(gè)并列的傾斜液壓缸來實現整個門架系統的前后傾動作。

手動液壓堆高車叉車起升液壓缸分為兩個，下端一半球面支撐在外門架后側，中部受外門架“扶持”，上端頂在一個浮動橫梁上，自由提升結束后即與內門架上橫梁重疊。

手動液壓裝卸車起升鏈條的一端固定在起升液壓缸筒上（相當于固定在外門架上），液壓堆高車使用中部繞過固定在浮動橫梁上的鏈輪后，另一端掛住叉架。

通過以上圖片可以看到手動液壓搬運車各個部位詳細標注！

1-內門架，2-外門架，3-叉架，4-貨叉，5-縱向滾輪，6-側向滾輪，7-起升液壓缸，8-鏈條，9-鏈輪，10-浮動橫梁，11-內門架上橫梁。
